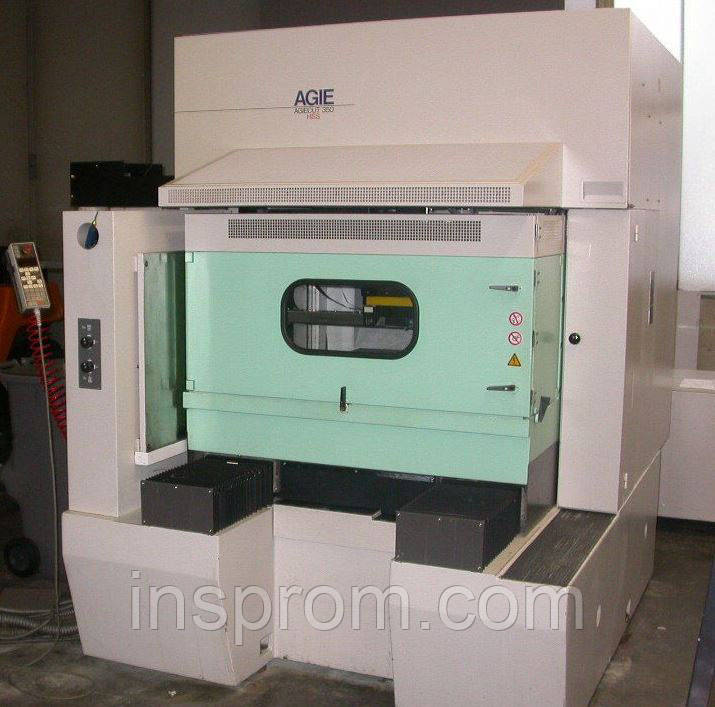

Електроерозійний вирізний верстат з ЧПУ AGIECUT 350 HSS

Пропонуємо до постачання електроерозійний дротяний 5-ти осьовий вирізний верстат з ЧПУ фірми AGIE (Швейцарія) моделі AGIECUT 350 HSS. 1994 року випуску.

Електроерозійний вирізної верстат призначений для обробки виробів з графіту і металу (чавуну, латуні, сталі та їх сплавів) методом електроіскровий ерозії із застосуванням спеціальної дроту.

Даний верстат призначений для обробки прес-форм, штампів, форм для точного лиття, висічного і пробивної інструменту, набірних і одиночних монтажних блоків для складальних конвеєрів. А також інструменту і оснастки для металообробних верстатів.

На відміну від вітчизняних верстатів даного типу, верстат AGIECUT-350 здатний виробляти обробка по двом додатковим осях U і V. Що дозволяє виготовляти вироби з похилими утворюють як в одній так і в трьох осях одночасно (циліндр, паралелепіпед, призма).

Для безперебійної роботи верстат обладнаний системою автоматичної заправки дроту. Ця ж система спрацьовує при обриві дроту в процесі різання.

Максимальна досягається точність обробки 5 мікрон. Максимальна шорсткість поверхні по 7 квалітету. Всі режими обробки закладаються в програму системи ЧПУ і підбираються відповідно до технологічної карти виготовлених виробів.

Технічні характеристики

- Максимальні розміри заготовки:

Довжина мм - 1200

Ширина мм – 1000

Висота мм - 400

- Максимальне навантаження на стіл, кг - 2000

- Переміщення по координаті X, мм - 700

- Переміщення по координаті Y, мм - 400

- Лереміщення по координаті Z, мм - 400

- Максимальний кут нахилу U,V - 30°

- Стандартний діаметр дроту, мм - 0,1...0,3

- Система управління AGIEMATIC CF 50 "

- Генераторна установка AGIEPULS HSS"

- Споживана потужність – 18 кВт

- Позиціонування – 0,005-0,006 мм

- Дозвіл – 0,001 мм

- Шорсткість – 0,2

- Площа установки – 4 х 4 м

- Вага верстата, кг - 6000
