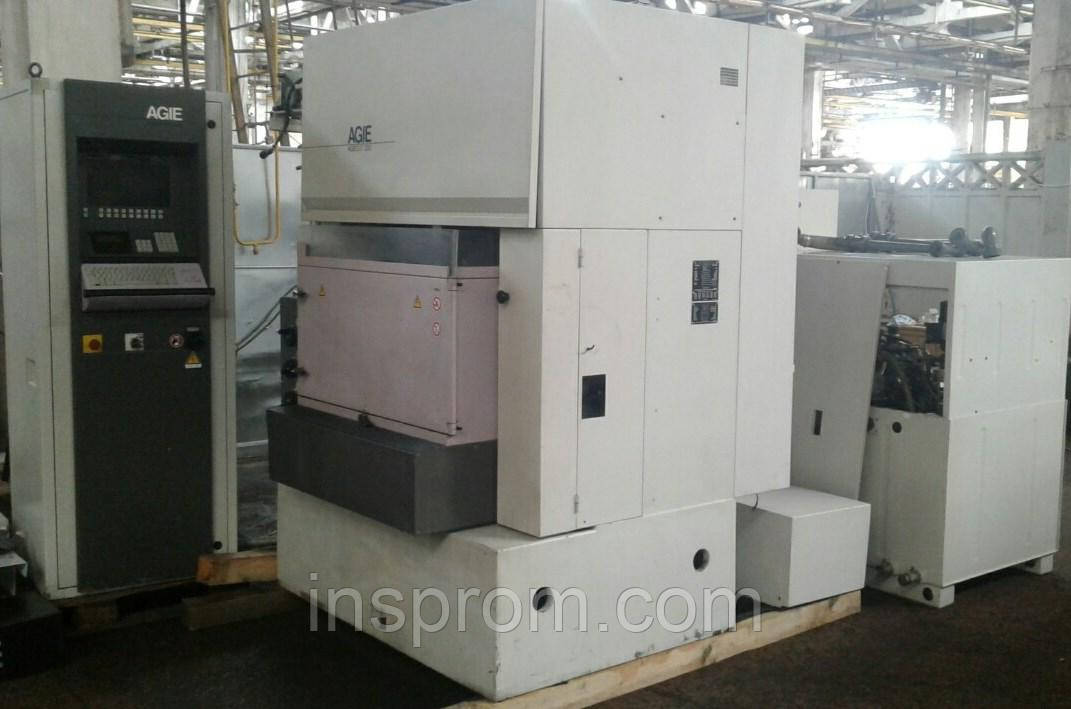

Електроерозійний дротяний верстат з ЧПУ AGIE моделі AGIECUT 220. Рік випуску 1995. Верстат р. в Харкові.

Пропонуємо до постачання електроерозійний дротяний 5-ти осьовий вирізної верстат з ЧПУ фірми AGIE (Швейцарія) моделі AGIECUT 220. 1995 року випуску.

Електроерозійний вирізної верстат призначений для обробки виробів з графіту і металу (чавуну, латуні, сталі та їх сплавів) методом електроіскровий ерозії із застосуванням спеціальної дроту.

Даний верстат призначений для обробки прес-форм, штампів, форм для точного лиття, висічного і пробивної інструменту, набірних і одиночних монтажних блоків для складальних конвеєрів. А також інструменту і оснастки для металообробних верстатів.

На відміну від вітчизняних верстатів даного типу, верстат AGIECUT-220 здатний виробляти обробка по двом додатковим осях U і V. Що дозволяє виготовляти вироби з похилими утворюють як в одній так і в трьох осях одночасно (циліндр, паралелепіпед, призма).

Для безперебійної роботи верстат обладнаний системою автоматичної заправки дроту. Ця ж система спрацьовує при обриві дроту в процесі різання.

Максимальна досягається точність обробки 5 мікрон. Максимальна шорсткість поверхні по 7 квалітету. Всі режими обробки закладаються в програму системи ЧПУ і підбираються відповідно до технологічної карти виготовлених виробів.

Технічні характеристики

- Макс. розміри заготовки – 860 х 580 х 250мм

- Макс. навантаження на стіл, кг - 400

- Переміщення по координаті X, мм - 400

- Переміщення по координаті Y, мм - 250

- Переміщення по координаті Z, мм - 256

- Максимальний кут конусності V, °/мм - ± 30

- Максимальний кут конусності U, °/мм - ± 30

- Стандартний діаметр дроту, мм - 0,1...0,3

- Макс. вага котушки - 16 кг.

- Ручний пульт управління AGIE RC 123

- Система управління AGIEMATIC CF 20

Багатофункціональний режим роботи

Виведена клавіатура

Жорсткий диск - 170 Мбайт

Дискета - 3½ DOS 1.44 Мбайт

- Генераторна установка AGIEPULS MMD,

- Діелектрична установка DA-15/PF

Катридж фільтра – 2х4

- Розмір діелектричної установки - 1850x950x2000 мм

- Розміри електроерозійної установки:

Довжина, мм - 3,9 м

Ширина, мм – 2,7 м

Висота, мм - 2,1 м

- Вага верстата, кг - 3,9

- необхідна площа для установки – 4м х 4м
